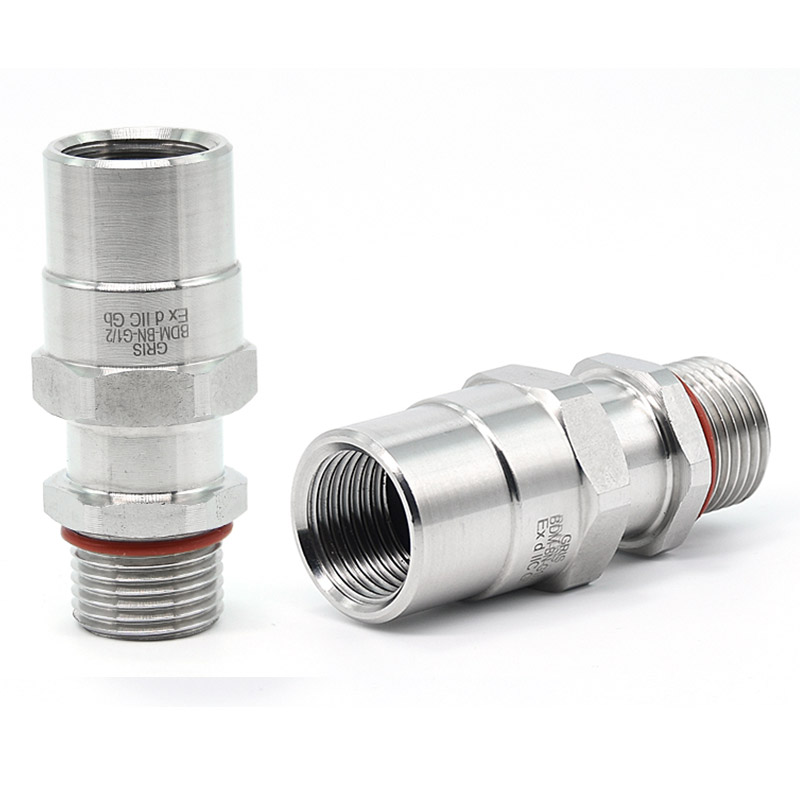

BDM-BN 防爆非铠装电缆密封接头

BDM-BN  防爆非铠装电缆密封接头（内外丝）

产品代码:GLS-BDM-BN
螺纹规格:M公制螺纹、NPT螺纹及G管螺纹线，其他可定制
产品材质:碳素钢、黄铜镀镍、304 不锈钢、316不锈钢，其他可定制
防爆标志:Ex eb llC Gb; Ex tb lllC Db.
防护等级:IP66
工作温度:-40℃~+100℃
产品特性：密封圈采用丁腈橡胶材质，耐候性强；密封夹紧组件，适用更广的电缆规格。
备注:根据使用要求配置:锁母、密封垫圈、接地片、护罩等附件
适用范围：
适用于石油开采、炼油、化工、军工等危险环境场所;
适用于爆炸性气体环境1区、2区场所;
适用于可燃性粉尘环境 20 区、21 区、22 区场所;
适用于IIA、IIB、IIC 类爆炸性气体环境;
适用于非铠装电缆，电缆布线。

类别： ,

描述

型号 公制螺纹 锁线范围 螺纹外径 螺纹长度 总长度 对边/最大外径
Model Metric Thread Cable Range（mm） Thread O.D      A（mm） Thread Length    C（mm） Total Length   L（mm） Spanner Size    S/ΦD（mm）
GLS-BDM-BN-M20S-10 M20×1.5 5-10 20 15 56 27/30
GLS-BDM-BN-M20-15 M20×1.5 9-15 20 15 56 27/30
GLS-BDM-BN-M25S-15 M25×1.5 9-15 25 15 56 33/37
GLS-BDM-BN-M25-20 M25×1.5 14-20 25 15 56 33/37
GLS-BDM-BN-M32S-20 M32×1.5 14-20 32 17 60 38/42
GLS-BDM-BN-M32-25 M32×1.5 19-25 32 17 60 38/42
GLS-BDM-BN-M40S-25 M40×1.5 19-25 40 17 61 45/49
GLS-BDM-BN-M40-32 M40×1.5 25-32 40 17 61 45/49
GLS-BDM-BN-M50SS-32 M50×1.5 25-32 50 17 63 54/59
GLS-BDM-BN-M50S-36 M50×1.5 31-36 50 17 63 54/59
GLS-BDM-BN-M50-40 M50×1.5 35-40 50 17 63 54/59
GLS-BDM-BN-M63S-45 M63×1.5 39-45 63 17 63 64/69
GLS-BDM-BN-M63-50 M63×1.5 45-50 63 17 63 64/69
GLS-BDM-BN-M75S-56 M75×1.5 48-56 75 17 69 82/87
GLS-BDM-BN-M75-65 M75×1.5 56-65 75 17 69 82/87
GLS-BDM-BN-M90S-65 M90×2.0 51-65 90 17 72 100/105
GLS-BDM-BN-M90-75 M90×2.0 64-75 90 17 72 100/105
GLS-BDM-BN-M115S-84 M115×2.0 74-84 115 17 72 120/125
GLS-BDM-BN-M115-98 M115×2.0 87-98 115 17 72 120/125
型号 英制螺纹 锁线范围 螺纹外径 螺纹长度 总长度 对边/最大外径
Model G Thread Cable Range（mm） Thread O.D      A（mm） Thread Length    C（mm） Total Length   L（mm） Spanner Size    S/ΦD（mm）
GLS-BDM-BN-G1/2S-10 G1/2 5-10 20.9 15 56 27/30
GLS-BDM-BN-G1/2-15 G1/2 9-15 20.9 15 56 27/30
GLS-BDM-BN-G3/4S-15 G3/4 9-15 26.4 15 56 33/37
GLS-BDM-BN-G3/4-20 G3/4 14-20 26.4 15 56 33/37
GLS-BDM-BN-G1-20 G1 14-20 33.2 17 60 38/42
GLS-BDM-BN-G1-25 G1 19-25 33.2 17 60 38/42
GLS-BDM-BN-G11/4S-25 G11/4 19-25 41.9 17 61 45/49
GLS-BDM-BN-G11/4-32 G11/4 25-32 41.9 17 61 45/49
GLS-BDM-BN-G11/2SS-32 G11/2 25-32 47.8 17 63 54/59
GLS-BDM-BN-G11/2S-36 G11/2 31-36 47.8 17 63 54/59
GLS-BDM-BN-G11/2-40 G11/2 35-40 47.8 17 63 54/59
GLS-BDM-BN-G2S-45 G2 39-45 59.6 17 63 64/69
GLS-BDM-BN-G2-50 G2 45-50 59.6 17 63 64/69
GLS-BDM-BN-G21/2S-56 G21/2 48-56 75.1 17 69 82/87
GLS-BDM-BN-G21/2-65 G21/2 56-65 75.1 17 69 82/87
GLS-BDM-BN-G3S-65 G3 51-65 87.8 17 72 100/105
GLS-BDM-BN-G3-75 G3 64-75 87.8 17 72 100/105
GLS-BDM-BN-G4S-84 G4 74-84 114 17 72 120/125
GLS-BDM-BN-G4-98 G4 87-98 114 17 72 120/125
型号 英制螺纹 锁线范围 螺纹外径 螺纹长度 总长度 对边/最大外径
Model G Thread Cable Range（mm） Thread O.D      A（mm） Thread Length    C（mm） Total Length   L（mm） Spanner Size    S/ΦD（mm）
GLS-BDM-BN-NPT1/2S-10 NPT1/2 5-10 21.3 15 56 27/30
GLS-BDM-BN-NPT1/2-15 NPT1/2 9-15 21.3 15 56 27/30
GLS-BDM-BN-NPT3/4S-15 NPT3/4 9-15 26.8 15 56 33/37
GLS-BDM-BN-NPT3/4-20 NPT3/4 14-20 26.8 15 56 33/37
GLS-BDM-BN-NPT1-20 NPT1 14-20 33.5 17 60 38/42
GLS-BDM-BN-NPT1-25 NPT1 19-25 33.5 17 60 38/42
GLS-BDM-BN-NPT11/4S-25 NPT11/4 19-25 42.3 17 61 45/49
GLS-BDM-BN-NPT11/4-32 NPT11/4 25-32 42.3 17 61 45/49
GLS-BDM-BN-NPT11/2SS-32 NPT11/2 25-32 48 17 63 54/59
GLS-BDM-BN-NPT11/2S-36 NPT11/2 31-36 48 17 63 54/59
GLS-BDM-BN-NPT11/2-40 NPT11/2 35-40 48 17 63 54/59
GLS-BDM-BN-NPT2S-45 NPT2 39-45 60 17 63 64/69
GLS-BDM-BN-NPT2-50 NPT2 45-50 60 17 63 64/69
GLS-BDM-BN-NPT21/2S-56 NPT21/2 48-56 75.5 17 69 82/87
GLS-BDM-BN-NPT21/2-65 NPT21/2 56-65 75.5 17 69 82/87
GLS-BDM-BN-NPT3S-65 NPT3 51-65 88.5 17 72 100/105
GLS-BDM-BN-NPT3-75 NPT3 64-75 88.5 17 72 100/105
GLS-BDM-BN-NPT4S-84 NPT4 74-84 114 17 72 120/125
GLS-BDM-BN-NPT4-98 NPT4 87-98 114 17 72 120/125
