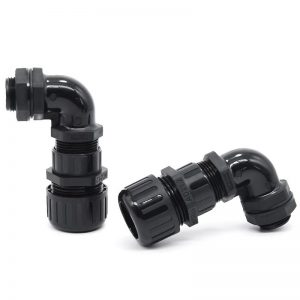

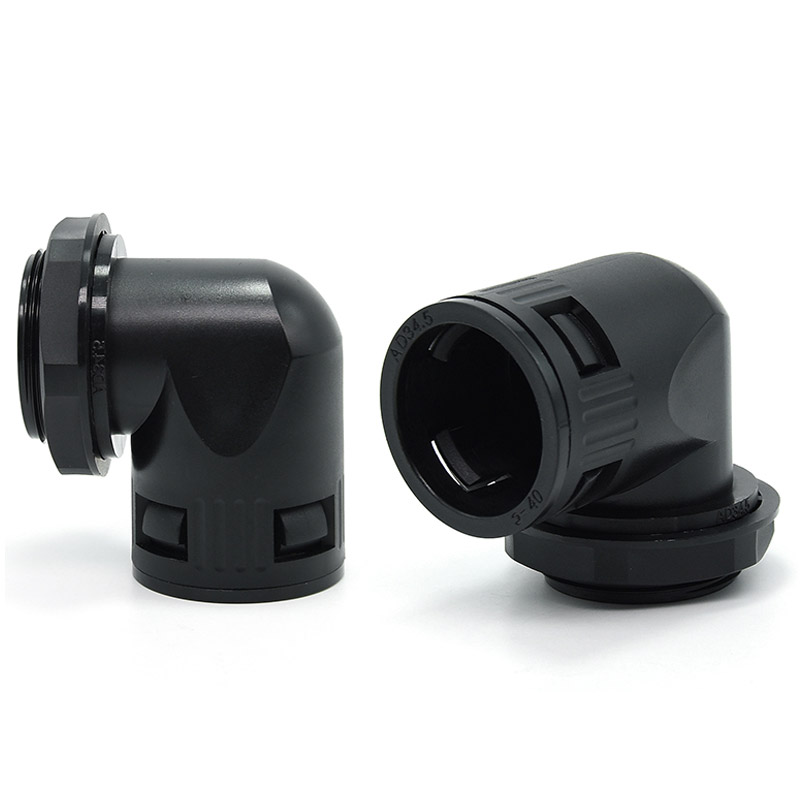

90度快速波纹管接头

GLS-SE  90度快速波纹管接头

产品代码:GLS-SE
螺纹规格:公制（Mefric）、德制（PG）、英制（G）
产品材质:A.B.C部分均采用UL认可之尼龙PA66（防火等级UL94V-2）制成；（可定制UL认可的V-0防火等级尼龙原料）。
工作温度:静态-40℃至100℃,或瞬间可耐热至120℃;动态-20℃至80℃,或瞬间可耐热至100℃。
产品特性:本款超高拉力90度弯角型的浪管接头能转变出线角度固定浪管，并大大地降低弯曲所需的空间，还能防止浪管过度的弯曲所造成的破损或寿命缩短，以及能保护电缆线的弯曲部位。超快速拔插装卸，提高安装效率。
颜 色:黑色（特殊颜色可定做）。

类别：

描述

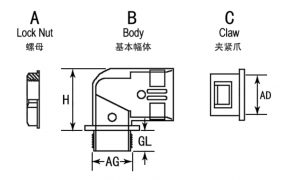

型号 公制螺纹 适配软管 螺纹外径 螺纹长度 高度 包装:个
Model Metric Thread Fitting Hose（AD） Thread O.D   AG（mm） Thread Length    GL（mm） Height        H（mm） Std.Pkg （Pcs）
GLS-SE-M10-10 M10×1.5 AD10 10 10 22 50
GLS-SE-M12-10 M12×1.5 AD10 12 10 24 50
GLS-SE-M16-13 M16×1.5 AD13 16 10 25 50
GLS-SE-M16-15.8 M16×1.5 AD15.8 16 10 25 50
GLS-SE-M18-13 M18×1.5 AD13 18 10 26 50
GLS-SE-M18-15.8 M18×1.5 AD15.8 18 10 28 50
GLS-SE-M20-13 M20×1.5 AD13 20 10 28 50
GLS-SE-M20-15.8 M20×1.5 AD15.8 20 10 28 50
GLS-SE-M20-18.5 M20×1.5 AD18.5 20 11.5 32 50
GLS-SE-M20-21.2 M20×1.5 AD21.2 20 13 35 50
GLS-SE-M24-21.2 M24×1.5 AD21.2 24 13 35 50
GLS-SE-M25-21.2 M25×1.5 AD21.2 25 13 35 50
GLS-SE-M25-25 M25×1.5 AD25 25 13 38 50
GLS-SE-M25-28.5 M25×1.5 AD28.5 25 13 44 50
GLS-SE-M27-28.5 M27×1.5 AD28.5 27 13 44 20
GLS-SE-M30-28.5 M30×1.5 AD28.5 30 13 44 20
GLS-SE-M32-34.5 M32×1.5 AD34.5 32 14.5 52 20
GLS-SE-M36-34.5 M36×1.5 AD34.5 36 14.5 52 20
GLS-SE-M40-34.5 M40×1.5 AD34.5 40 14.5 52 10
GLS-SE-M40-42.5 M40×1.5 AD42.5 40 14.5 60 10
GLS-SE-M50-54.5 M50×1.5 AD54.4 50 16 75 5
GLS-SE-M63-54.5 M63×1.5 AD54.5 63 16 75 5
型号 德制螺纹 适配软管 螺纹外径 螺纹长度 高度 包装:个
Model PG Thread Fitting Hose（AD） Thread O.D   AG（mm） Thread Length    GL（mm） Height        H（mm） Std.Pkg （Pcs）
GLS-SE-PG7-10 PG7 AD10 12.5 10 24 50
GLS-SE-PG9-13 PG9 AD13 12.5 10 25 50
GLS-SE-PG11-15.8 PG11 AD15.8 15.2 12.5 28 50
GLS-SE-PG13.5-15.8 PG13.5 AD18.5 20.4 12.5 32 50
GLS-SE-PG13.5-18.5 PG13.5 AD18.5 20.4 13 32 50
GLS-SE-PG16-21.2 PG16 AD21.2 22.5 13 35 50
GLS-SE-PG21-28.5 PG21 AD28.5 28.3 13 34 20
GLS-SE-PG29-34.5 PG29 AD34.5 37 14 37 20
GLS-SE-PG36-42.5 PG36 AD42.5 47 15 39 5
GLS-SE-PG42-42.5 PG42 AD42.5 54 15 39 5
GLS-SE-PG48-54.5 PG48 AD54.5 59.3 16 39 5
型号 英制螺纹 适配软管 螺纹外径 螺纹长度 高度 包装:个
Model G Thread Fitting Hose（AD） Thread O.D   AG（mm） Thread Length    GL（mm） Height        H（mm） Std.Pkg （Pcs）
GLS-SE-G1/4-10 G1/4 AD10 12.5 10 24 50
GLS-SE-G3/8-13 G3/8 AD13 12.5 10 25 50
GLS-SE-G3/8-15.8 G3/8 AD15.8 16.66 12.5 28 50
GLS-SE-G1/2-15.8 G1/2 AD15.8 20.96 12.5 28 50
GLS-SE-G1/2-18.5 G1/2 AD18.5 20.96 12.5 29 50
GLS-SE-G1/2-21.2 G1/2 AD21.2 20.96 13 32 50
GLS-SE-G3/4-28.5 G3/4 AD28.5 26.44 13 35 20
GLS-SE-G1-34.5 G1 AD34.5 33.25 14 37 20
GLS-SE-G11/4-42.5 G11/4 AD42.5 41.91 15 39 5
GLS-SE-G11/2-54.5 G11/2 AD54.5 47.8 16 39 5
