不锈钢防折弯电缆接头

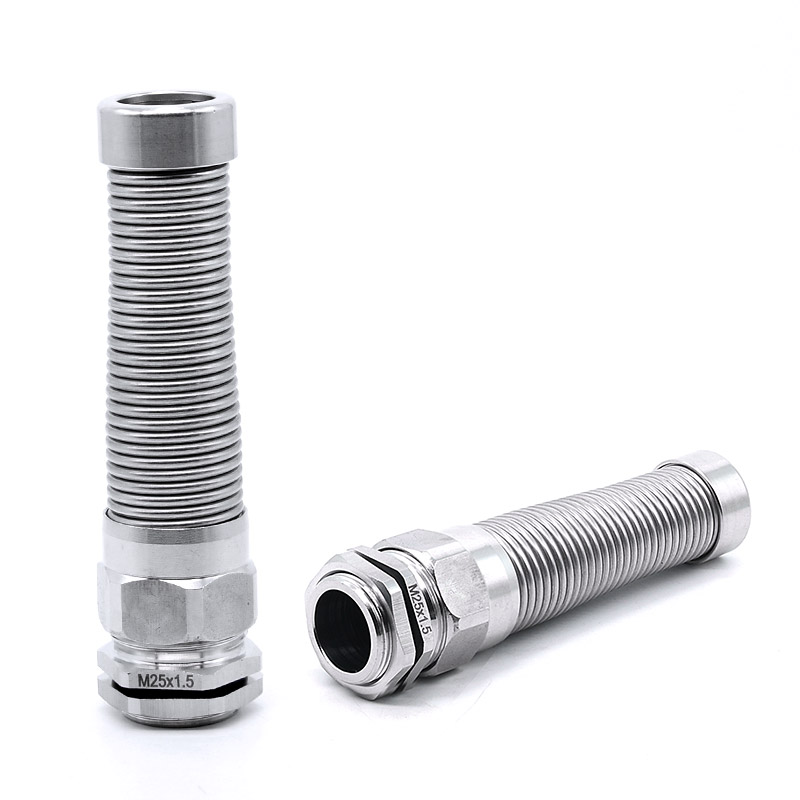

GLS-PK 不锈钢防折弯电缆接头

产品代码:GLS-PK
螺纹规格:公制（Mefric）、德制（PG）、英制（G）、美制（NPT）

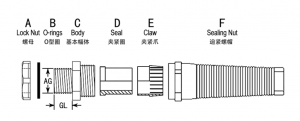

产品材质:A.C.F部位采用不锈钢（304、316）不锈钢制成，B.D部位采用丁腈橡胶制成，E部位采用尼龙PA66制成。
工作温度:静态:-40℃~＋110℃短时可达＋120℃，动态:-40℃~＋80℃，短时可达＋100℃，（可定制-60℃至220℃）。
防护等级:IP68。
产品特性:夹紧爪与密封件特殊之设计，配合迫紧头装配省时便利，夹紧电缆范围大，抗拉力特强，可防水、防尘、防盐、耐酸碱、酒精、油、脂及一般溶剂。

类别： ,

描述

型号 公制螺纹 电缆范围 螺纹外径 螺纹长度 螺帽长度 扳手径 包装:个
Model Metric Thread Cable Range（mm） Thread O.D   AG（mm） Thread Length    GL（mm） Sealing Nut  L（mm） Spanner Size  A/F（mm） Std.Pkg （Pcs）
GLS-PK-M10-06 M10×1 3~6.5 10 7 53 14 20
GLS-PK-M12-06 M12×1.5 3~6.5 12 7 53 14 20
GLS-PK-M16-08 M16×1.5 4~8 16 7 66 18 20
GLS-PK-M18-10 M18×1.5 5~10 18 8 77 20 20
GLS-PK-M20-12 M20×1.5 6~12 20 8 88 22 10
GLS-PK-M20-14 M20×1.5 10~14 20 8 98 24 10
GLS-PK-M22-14 M22×1.5 10~14 22 8 98 24 10
GLS-PK-M25-16 M25×1.5 10~16 25 9 110 27 10
GLS-PK-M28-18 M28×1.5 13~18 28 9 110 30 5
GLS-PK-M30-18 M30×1.5 13~18 30 10 110 32 5
GLS-PK-M32-22 M32×1.5 15~22 32 10 120 34 5
GLS-PK-M37-25 M37×1.5 18~25 37 10 120 40 1
GLS-PK-M40-30 M40×1.5 22~30 40 11 130 45 1
GLS-PK-M47-33 M47×1.5 25~33 47 11 130 50 1
GLS-PK-M50-38 M50×1.5 32~38 50 12 140 55 1
型号 德制螺纹 电缆范围 螺纹外径 螺纹长度 螺帽长度 扳手径 包装:个
Model PG Thread Cable Range（mm） Thread O.D   AG（mm） Thread Length    GL（mm） Sealing Nut  L（mm） Spanner Size  A/F（mm） Std.Pkg （Pcs）
GLS-PK-PG7-06 PG7 3~6 12.5 7 53 14 20
GLS-PK-PG9-08 PG9 4~8 15.2 7 66 18 20
GLS-PK-PG11-10 PG11 6~10 18.6 8 77 20 20
GLS-PK-PG13.5-12 PG13.5 8~12 20.4 8 88 24 10
GLS-PK-PG16-14 PG16 10~14 22.5 8 98 24 10
GLS-PK-PG21-18 PG21 13~18 28.3 9 110 30 5
GLS-PK-PG29-25 PG29 18~25 37 10 120 40 1
GLS-PK-PG36-33 PG36 25~33 47 11 130 50 1
型号 英制螺纹 电缆范围 螺纹外径 螺纹长度 螺帽长度 扳手径 包装:个
Model G Thread Cable Range（mm） Thread O.D   AG（mm） Thread Length    GL（mm） Sealing Nut  L（mm） Spanner Size  A/F（mm） Std.Pkg （Pcs）
GLS-PK-G1/4-06 G1/4 3~6.5 13.157 9 53 14 20
GLS-PK-G3/8-08 G3/8 4~8 16.662 9 66 18 20
GLS-PK-G1/2-12 G1/2 6~12 20.955 10 77 24 10
GLS-PK-G3/4-18 G3/4 13~18 26.441 12 88 30 5
GLS-PK-G1-22 G1 15~22 33.249 14 98 34 5
GLS-PK-G11/4-30 G11/4 22~30 41.91 14.5 110 45 1
GLS-PK-G11/2-33 G11/2 25~33 47.803 15 120 55 1
型号 美制螺纹 电缆范围 螺纹外径 螺纹长度 螺帽长度 扳手径 包装:个
Model NPT Thread Cable Range（mm） Thread O.D   AG（mm） Thread Length    GL（mm） Sealing Nut  L（mm） Spanner Size  A/F（mm） Std.Pkg （Pcs）
GLS-PK-NPT1/4-06 NPT1/4 3~6.5 13.616 9 53 14 20
GLS-PK-NPT3/8-08 NPT3/8 4~8 17.055 9 66 18 20
GLS-PK-NPT1/2-12 NPT1/2 6~12 21.223 10 77 24 10
GLS-PK-NPT3/4-18 NPT3/4 13~18 26.568 12 88 30 5
GLS-PK-NPT1-22 NPT1 15~22 33.227 14 98 34 5
GLS-PK-NPT11/4-30 NPT11/4 22~30 41.984 14 110 45 1
GLS-PK-NPT11/2-33 NPT11/2 25~33 48.054 14 120 55 1
