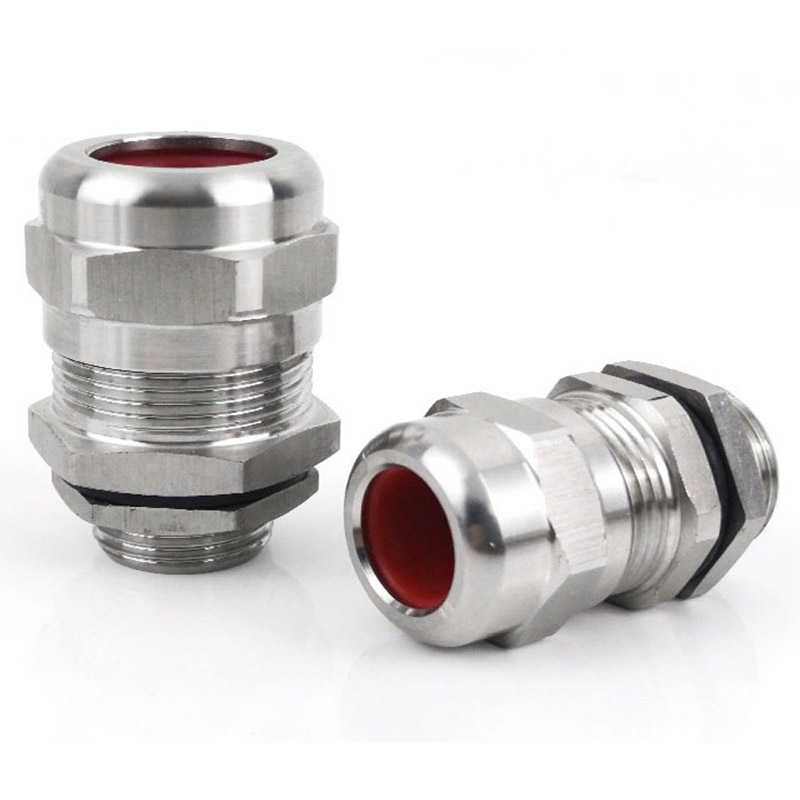

不锈钢简凯接头

GLS-DEX  不锈钢简凯接头

产品代码:GLS-DEX
螺纹规格:公制（Mefric）、英制（G）、美制（NPT）
产品材质:主体部位采用304、316不锈钢，夹紧部位采用特质硅胶制成，压环部位采用优质钢材/铜材。
工作温度:静态:-40℃~＋130℃短时可达＋150℃，动态:-20℃~＋130℃，短时可达＋140℃。
产品认证:欧洲CE认证。
防护等级:在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，防水达IP68。
产品特性:铜镀镍铠装接头（防爆胶泥密封）在1区、2区、21区和22区危险区域用于编织铠装、钢带铠装电缆的密封接头，在电缆导线周围采用胶泥密封，从而为电缆外护层上提供防爆密封和防水防尘密封。该电缆密封接头通过电缆铠装端终提供机械支撑力和铠装接地的连续性，同时可拆分的铠装锥的设置使得电缆密封接头可进行间接安装，并且电缆可以从设备断开。

类别： ,

描述

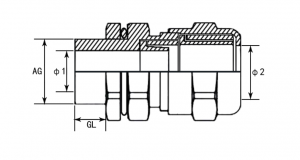

型号 公制螺纹 外卡口 内卡口 螺纹外径 螺纹长度 包装:个
Model Metric Thread Outer bayonet   φ2（mm） Inner bayonet  φ1（mm） Thread O.D   AG（mm） Thread Length    GL（mm） Std.Pkg （Pcs）
GLS-DEX-M16-10 M16x1.5 5~10 4~8 16 9 50
GLS-DEX-M20-10 M20x1.5 5~10 4~8 20 10 50
GLS-DEX-M20-14 M20X1.5 8~14 4~11 20 10 50
GLS-DEX-M20-16 M20x1.5 10~16 6~12 20 10 50
GLS-DEX-M20-18 M20x1.5 13~18 8~14 20 10 50
GLS-DEX-M20-20 M20x1.5 15~21 11~17 20 10 50
GLS-DEX-M25-14 M25x1.5 8~14 4~11 25 12 50
GLS-DEX-M25-16 M25x1.5 10~16 6~12 25 12 50
GLS-DEX-M25-18 M25x1.5 13~18 8~14 25 12 50
GLS-DEX-M25-20 M25x1.5 15~21 11~17 25 12 50
GLS-DEX-M25-24 M25x1.5 17~24 13~20 25 12 50
GLS-DEX-M32-25 M32x1.5 18~25 13~20 32 12 20
GLS-DEX-M32-28 M32x1.5 20~28 16~23 32 12 20
GLS-DEX-M32-32 M32x1.5 23~32 18~26 32 12 20
GLS-DEX-M40-35 M40x1.5 26~35 21~29 40 15 10
GLS-DEX-M40-38 M40x1.5 31~38 25~32 40 15 10
GLS-DEX-M50-41 M50x1.5 34~41 28~35 50 15 10
GLS-DEX-M50-44 M50x1.5 37~44 31~38 50 15 10
GLS-DEX-M63-50 M63x1.5 40~50 33~43 63 18 1
GLS-DEX-M63-55 M63x1.5 43~55 36~47 63 18 1
GLS-DEX-M75-63 M75x2.0 50~63 42~53 75 18 1
GLS-DEX-M75-68 M75x2.0 54~68 45~58 75 18 1
GLS-DEX-M90-78 M90x2.0 65~78 56~67 90 18 1
GLS-DEX-Ml00-98 M100x2.0 86~98 75~86 100 18 1
型号 英制螺纹 外卡口 内卡口 螺纹外径 螺纹长度 包装:个
Model G Thread Outer bayonet  Inner bayonet Thread O.D   AG（mm） Thread Length    GL（mm） Std.Pkg （Pcs）
GLS-DEX-G3/8-10 G3/8 5~10 4~8 16.6 9 50
GLS-DEX-G1/2-10 G1/2 5~10 4~8 20.9 10 50
GLS-DEX-G1/2-14 G1/2 8~14 4~11 20.9 10 50
GLS-DEX-G1/2-16 G1/2 10~16 6~12 20.9 10 50
GLS-DEX-G1/2-18 G1/2 13~18 8~14 20.9 10 50
GLS-DEX-G1/2-20 G1/2 15~21 11~17 20.9 10 50
GLS-DEX-G3/4-14 G3/4 8~14 4~11 26.4 12 50
GLS-DEX-G3/4-16 G3/4 10~16 6~12 26.4 12 50
GLS-DEX-G3/4-18 G3/4 13~18 8~14 26.4 12 50
GLS-DEX-G3/4-21 G3/4 15~21 11~17 26.4 12 50
GLS-DEX-G3/4-24 G3/4 17~24 13~20 26.4 12 50
GLS-DEX-G1-25 G1 18~25 13~20 33.2 12 20
GLS-DEX-G1-28 G1 20~28 16~23 33.2 12 20
GLS-DEX-G1-32 G1 23~32 18~26 33.2 12 20
GLS-DEX-G1-1/4-35 G1-1/4 26~35 21~29 41.9 15 10
GLS-DEX-G1-1/4-38 G1-1/4 31~38 25~32 41.9 15 10
GLS-DEX-G1-1/2-41 G1-1/2 34~41 28~35 47.8 15 10
GLS-DEX-G1-1/2-44 G1-1/2 37~44 31~38 47.8 15 10
GLS-DEX-G2-50 G2 40~50 33~43 59.6 18 1
GLS-DEX-G2-55 G2 43~55 36~47 59.6 18 1
GLS-DEX-G2-1/2-63 G2-1/2 50~63 42~53 75.1 18 1
GLS-DEX-G2-1/2-68 G2-1/2 54~68 45~58 75.1 18 1
GLS-DEX-G3-78 G3 65~78 56~67 87.9 18 1
GLS-DEX-G4-98 G4 78~98 75~86 113 18 1
型号 美制螺纹 外卡口 内卡口 螺纹外径 螺纹长度 包装:个
Model NPT Thread Outer bayonet  Inner bayonet Thread O.D   AG（mm） Thread Length    GL（mm） Std.Pkg （Pcs）
GLS-DEX-NPT3/8-10 NPT3/8 5~10 4~8 17.055 9 50
GLS-DEX-NPT1/2-10 NPT1/2 5~10 4~8 21.223 10 50
GLS-DEX-NPT1/2-14 NPT1/2 8~14 4~11 21.223 10 50
GLS-DEX-NPT1/2-16 NPT1/2 10~16 6~12 21.223 10 50
GLS-DEX-NPT1/2-18 NPT1/2 13~18 8~14 21.223 10 50
GLS-DEX-NPT1/2-20 NPT1/2 15~21 11~17 21.223 10 50
GLS-DEX-NPT3/4-14 NPT3/4 8~14 4~11 26.568 12 50
GLS-DEX-NPT3/4-16 NPT3/4 10~16 6~12 26.568 12 50
GLS-DEX-NPT3/4-18 NPT3/4 13~18 8~14 26.568 12 50
GLS-DEX-NPT3/4-21 NPT3/4 15~21 11~17 26.568 12 50
GLS-DEX-NPT3/4-24 NPT3/4 17~24 13~20 26.568 12 50
GLS-DEX-NPT1-25 NPT1 18~25 13~20 33.228 12 20
GLS-DEX-NPT1-28 NPT1 20~28 16~23 33.228 12 20
GLS-DEX-NPT1-32 NPT1 23~32 18~26 33.228 12 20
GLS-DEX-NPT1-1/4-35 NPT1-1/4 26~35 21~29 41.985 15 10
GLS-DEX-NPT1-1/4-38 NPT1-1/4 31~38 25~32 41.985 15 10
GLS-DEX-NPT1-1/2-41 NPT1-1/2 34~41 28~35 48.054 15 10
GLS-DEX-NPT1-1/2-44 NPT1-1/2 37~44 31~38 48.054 15 10
GLS-DEX-NPT2-50 NPT2 40~50 33~43 60.092 18 1
GLS-DEX-NPT2-55 NPT2 43~55 36~47 60.092 18 1
GLS-DEX-NPT2-1/2-63 NPT2-1/2 50~63 42~53 72.699 18 1
GLS-DEX-NPT2-1/2-68 NPT2-1/2 54~68 45~58 72.699 18 1
GLS-DEX-NPT3-78 NPT3 65~78 56~67 88.608 18 1
GLS-DEX-NPT4-98 NPT4 78~98 75~86 113.973 18 1
